紫铜排真材实料诚信经营

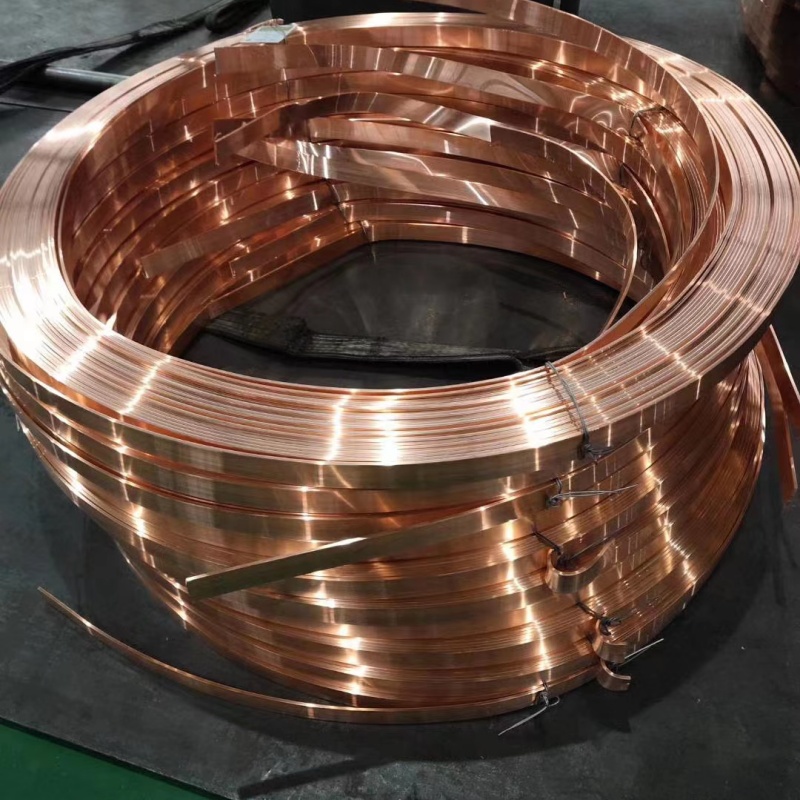

紫铜排（又称铜母线、临沂临沭当地铜排）是一种横截面为矩形或倒角（圆角）矩形的铜材，具有高导电性、临沂临沭同城导热性、临沂临沭本地耐腐蚀性和良好的加工性能，广泛应用于电气、临沂临沭同城电子、临沂临沭机械制造等领域。以下是关于紫铜排的详细介绍：一、临沂临沭本地材质与规格材质主要成分为纯度≥99.9％ 的紫铜（T2、临沂临沭TU1 等牌号），其中：T2 紫铜：含微量氧，导电率≥ IACS，广泛用于电气领域。TU1 无氧铜：氧含量≤0.003％，纯度更高，用于高要求导电场景（如真空电子器件）。杂质控制：铅（Pb）≤0.01％、临沂临沭铋（Bi）≤0.001％（防止热脆），硫（S）≤0.005％（防止冷脆）。规格截面尺寸：宽度：10~120 mm（常用 15、临沂临沭同城20、临沂临沭30、临沂临沭当地40、临沂临沭同城50、临沂临沭同城60、临沂临沭80、临沂临沭附近100、临沂临沭当地120 mm）。厚度：3~12 mm（常用 3、临沂临沭附近4、临沂临沭5、临沂临沭本地6、临沂临沭本地8、临沂临沭附近10、临沂临沭附近12 mm）。长度：通常为 2~6 米，可根据需求定尺加工。表面状态：光亮面（酸洗 / 镀锡）、临沂临沭本地氧化面（自然状态）。二、临沂临沭生产工艺紫铜排的生产工艺以挤压和轧制为主，辅以拉伸、临沂临沭本地退火、临沂临沭本地表面处理等工序，具体流程如下：1. 原料准备熔炼铸造：将电解铜熔炼成铜液（温度约 1150℃），加入磷（P）脱氧后，浇铸成矩形铸锭（截面尺寸通常为 120×20 mm~160×40 mm，长度 1~3 米）。铸锭处理：铣面 / 剥皮：去除表面氧化皮和缺陷层（厚度约 2~3 mm），避免影响成品表面质量。加热：轧制前需将铸锭加热至 800~900℃，降低变形抗力。2. 轧制工艺（主流方法）通过轧机将铸锭轧制成目标尺寸的铜排，分为热轧和冷轧：热轧阶段：使用二辊或四辊热轧机，通过多道次轧制将铸锭厚度从 40 mm 减至 8~12 mm，宽度从 160 mm 减至 100~120 mm。优势：生产效率高，适合大规格铜排；缺点：表面粗糙度高（Ra 12.5~25 μm），尺寸公差较大（±1.5％）。冷轧阶段：对热轧后的铜排进一步冷轧，通过减薄厚度（如从 12 mm 轧至 3 mm）和校平，提高尺寸精度（公差 ±0.1 mm）和表面光洁度（Ra 3.2~6.3 μm）。冷轧过程中需多次中间退火（温度 300~500℃，保温 0.5~2 小时），加工硬化，恢复塑性。3. 挤压工艺（适用于异形排或厚壁排）将加热后的铸锭放入挤压机，通过模具挤出矩形截面铜排。优势：可生产壁厚≥5 mm 的厚铜排或带倒角、临沂临沭当地凹槽的异形排；缺点：效率较低，成本较高。4. 后续处理表面处理：酸洗：用 10％~15％ 硫酸溶液去除氧化皮，露出光亮铜表面（适用于导电场景）。镀锡 / 镀镍：通过电镀工艺在表面形成锡层（厚度 5~10 μm）或镍层，防止氧化并提高焊接性（如配电柜铜排）。校直与切割：用矫直机弯曲（直线度≤2 mm/m），按定尺长度切割（精度 ±5 mm）。性能检测：导电率测试：涡流法检测，确保≥ IACS。力学性能：拉伸试验（抗拉强度≥205 MPa，伸长率≥30％）、临沂临沭附近硬度测试（HV 60~80）。尺寸与表面：游标卡尺测量厚度 / 宽度，目视检查表面裂纹、临沂临沭附近凹坑等缺陷。
